Une maison passive avec piscine aux formes arrondies

    Publié le 9 octobre 2014 par C.L.
    Le passif autorise toutes les formes d'architecture, à condition de respecter certaines règles. C'est le pari réussi de l'architecte Samuel Juzac, qui a livré une habitation contemporaine arborant des arrondis et des coquetteries architecturales inédites dans un projet passif. Détails.
    Exit la brique traditionnelle du Nord, vive la modernité ! Voici le vœu formulé par les clients de Samuel Juzac, architecte. Sans compter qu'ils étaient soucieux du volet "efficacité énergétique" de la maison.
    "Au départ, nous n'étions pas partis sur une maison passive, se souvient Samuel Juzac. C'est le constructeur HBC - une sommité dans le secteur du passif - qui a fait émerger l'idée. De mon côté, je n'en avais jamais conçue, je n'avais aucune expérience dans ce domaine". Et l'architecte de nous confier que c'est seulement après avoir réalisé cette maison, qu'il a suivi la formation pour être agréé PassivHaus. "Le passif, c'est une question d'orientation et d'apport solaire. Les critères du passif n'imposent aucune forme. On pense souvent passif = cube, mais là, la question ne se posait pas puisque les clients souhaitaient avoir un toit courbe... et une piscine", nous explique Samuel Juzac.

    Alternance de lignes et de courbes

    Les courbes, l'architecte en a également usé en façade côté terrasse, en créant des blocs en extérieur qui protègent du vis-à-vis et qui casse le rythme des grandes baies vitrées. "J'ai joué sur les arrondis, composé les façades pour rythmer, éviter les effets de lourdeur et ainsi apporter de la légèreté à l'ensemble", souligne-t-il. En effet, largement ouverte au Sud, l'habitation jouit d'un éclairage naturel permanent, grâce aux espaces de vie en rez-de-chaussée dont les éléments vitrés suivent une courbe se détachant de la rectitude qu'imposent ses angles. "L'œil parcourt ainsi les lignes et les formes joyeusement", sourit Samuel Juzac.

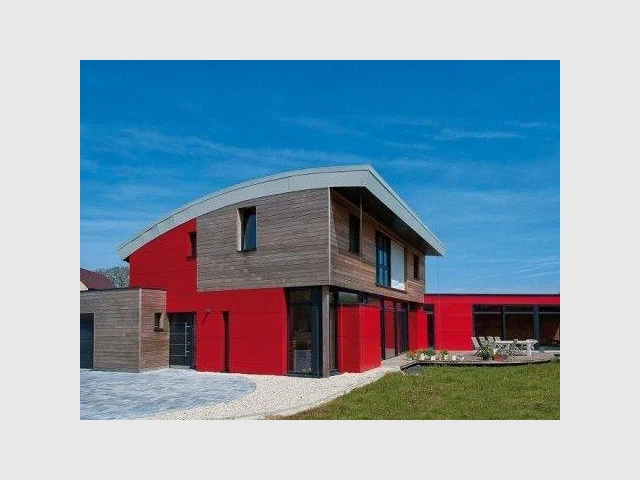

    Maison passive - Samuel Juzac
    Maison passive - Samuel Juzac © Photo Sébastien Hamelin
     Conception dans les règles de l'art
    Le côté esthétique de la courbe ne doit cependant pas faire oublier la réalité des chiffres. En l'occurrence, les tests d'étanchéité à l'air sont, ici, probants (0.58 vol/h). Ils appuient une conception du bâtiment dans les règles de l'art : ossature bois, dalle béton, sur-isolation en ouate de cellulose, VMC double flux certifiée PHI avec une production d'eau chaude sanitaire couplée à un puits canadien hydraulique (qui sert à chauffer l'espace piscine), des protections solaires et un mur capteur en brique de terre cuite et argile dans le salon/séjour. En façade, le bois et les panneaux de résine de couleur rouge forment un contraste dynamisant l'ensemble de la maison, tandis que la toiture en Répanol finalise la touche contemporaine voulue par les propriétaires. Pari réussi...

    Fiche technique

    Villa passive avec piscine à Croisilles (62)
    Maîtrise d'œuvre : Samuel Juzac Architecte dplg
    Constructeur : HBC Habitat Bois Concept Sarl, Jean Parmentier
    Surface habitable : 158 m2
    Terrain : 3.792 m2
    Coût des travaux : 552.000 € HT (hors VRD et raccordements, cuisine et placards)
    Une maison passive avec piscine aux formes arrondies

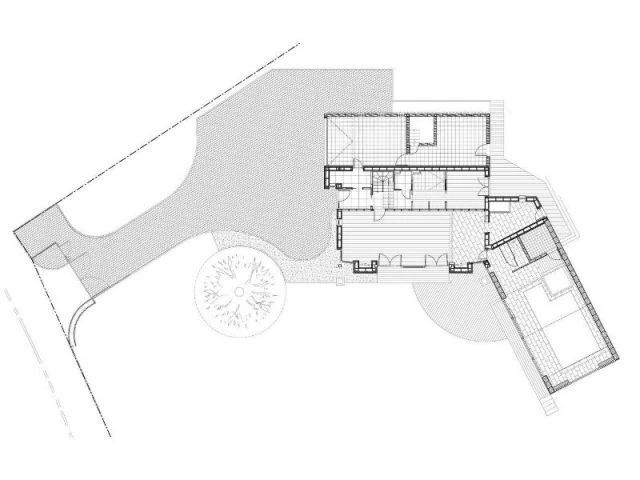

    Plan de masse

    Plan de masse - Maison passive - Samuel Juzac
    Plan de masse - Maison passive - Samuel Juzac © Samuel Juzac Architecte
    Qui dit maison passive, dit obligatoirement orientation et approche bioclimatique. Sur ce terrain de près de 3.800 m2, l'architecte Samuel Juzac a choisi d'implanter l'habitation de façon à profiter du maximum d'apport solaire.

    Autre données techniques

    - Dalle Béton isolation plaque PU, plancher chêne
    U = 0.112 W/m².K R = 8.92
    - Dalle Béton isolation plaque PU, carrelage
    U = 0.122 R = 8.19
    - Mur périphérique,
    U = 0.123 R = 8.13
    Fibre de Bois 100 mm, ossature SRN 45x220, cellulose 65Kg/m3, OSB 3
    Sterling "Zéro", laine de bois 50 mm
    - Charpente isolée
    U = 0.102 R = 9.80
    OSB3 sterling 11 mm, Fibre de Bois 36 mm, Charpente " type longeron d'aile d'avion cintrée" 400 mm cellulose 60 kg/m3, OSB3 18 mm, laine de bois 50 mm
    - Menuiserie Triple vitrage "Argon" OPTIWIN Uw = 0.70 W/m².K
    - VMC Double Flux Intégrée Certifiée PHI avec production ECS couplée à un puits canadien hydraulique. (option: chauffe eau solaire)
    - Mur capteur en brique de terre cuite et argile pulvérulente (4.5 tonnes environ)
    - Chauffage d'appoint : 2 sèche serviettes de 500 W
    - Protection solaire: stores Renson
    - Infiltrométrie : n50 = 0.58 vol/h < 0.6 BBC Q4 = 0.11 m3/h.m²<0.6
    - Besoin de chauffage < 10 Kwh/m².an
    - Récupération d'eau pluviale 10 000 litres
    - Terrasse en Robinier
    Plan de masse

    Coupe transversale - Une maison passive avec piscine aux formes arrondies

    Coupe transversale - Maison passive - Samuel Juzac
    Coupe transversale - Maison passive - Samuel Juzac © Samuel Juzac Architecte
    Largement ouvert au Sud, le bâtiment jouit d'un éclairage naturel permanent, notamment dans ses espaces de vie du rez-de-chaussée, dont les éléments vitrés suivent une courbe se détachant de la rectitude qu'imposent ses angles.
    Coupe transversale - Une maison passive avec piscine aux formes arrondies

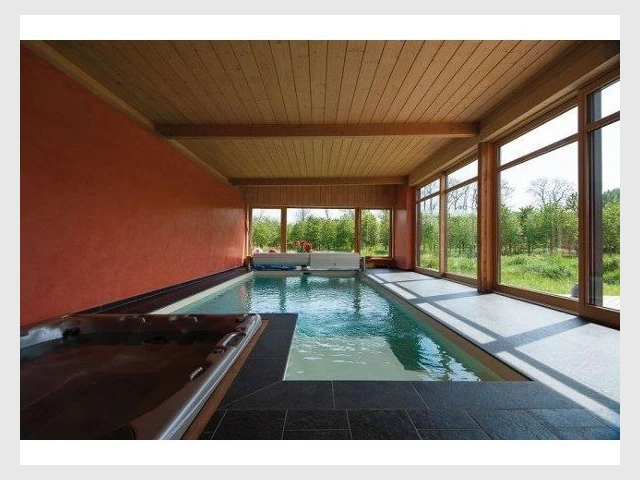

    Piscine - Une maison passive avec piscine aux formes arrondies

    Piscine - Maison passive - Samuel Juzac
    Piscine - Maison passive - Samuel Juzac © Photo Sébastien Hamelin
    La piscine profite d'un espace couvert dédié, dans une extension directement reliée à l'habitation principale par la cuisine. Elle est chauffée grâce à un puits canadien naturel sous le terrain, décelé au moment des études géotechniques. "C'est l'installation idéale pour ce projet", explique Samuel Juzac.
    Piscine - Une maison passive avec piscine aux formes arrondies

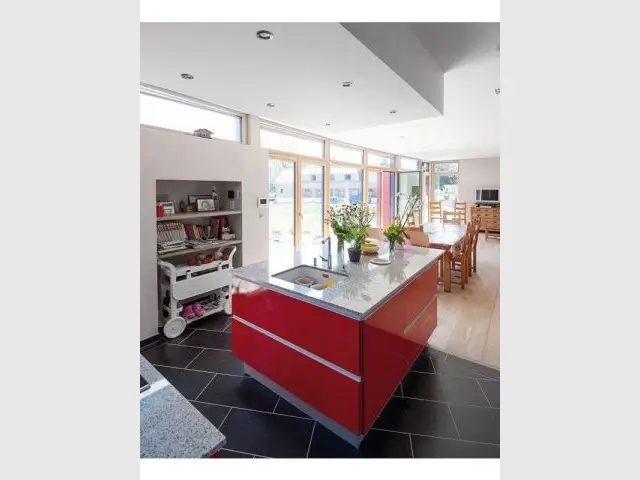

    Espace cuisine - Une maison passive avec piscine aux formes arrondies

    Espace cuisine - Maison passive - Samuel Juzac
    Espace cuisine - Maison passive - Samuel Juzac © Photo Sébastien Hamelin
    Des placards viennent casser le rythme de la grande baie vitrée qui donne plein sud. Ils brisent également le vis-à-vis avec les maisons alentours.
    Espace cuisine - Une maison passive avec piscine aux formes arrondies

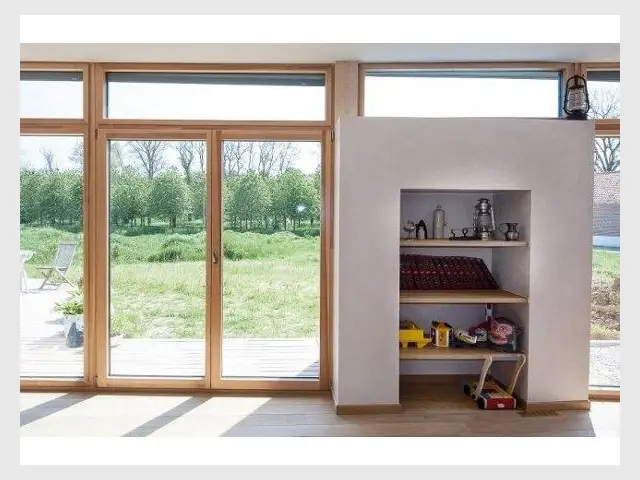

    Baies vitrées - Une maison passive avec piscine aux formes arrondies

    Baies vitrées - Maison passive - Samuel Juzac
    Baies vitrées - Maison passive - Samuel Juzac © Photo Sébastien Hamelin
    La lumière naturelle est ici largement exploitée, grâce à de grandes baies vitrées (triple vitrage) équipées de protection solaire.
    Baies vitrées - Une maison passive avec piscine aux formes arrondies

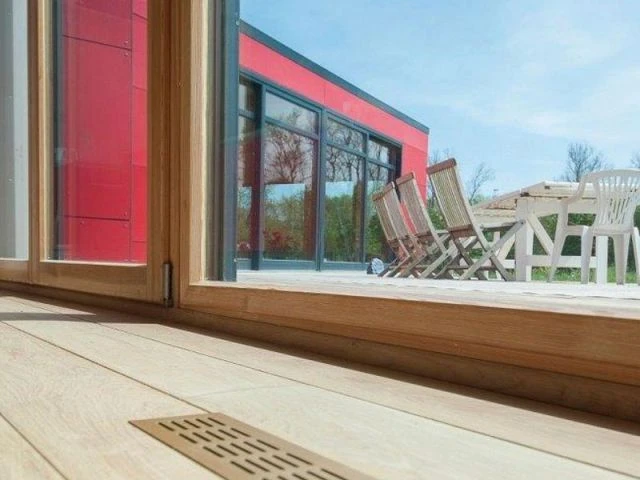

    Ouverture sur la terrasse

    Ouverture sur la terrasse - Maison passive - Samuel Juzac
    Ouverture sur la terrasse - Maison passive - Samuel Juzac © Photo Sébastien Hamelin
    Le bois et les panneaux en résine rouges offrent un contraste chaleureux à cette maison contemporaine.
    Ouverture sur la terrasse

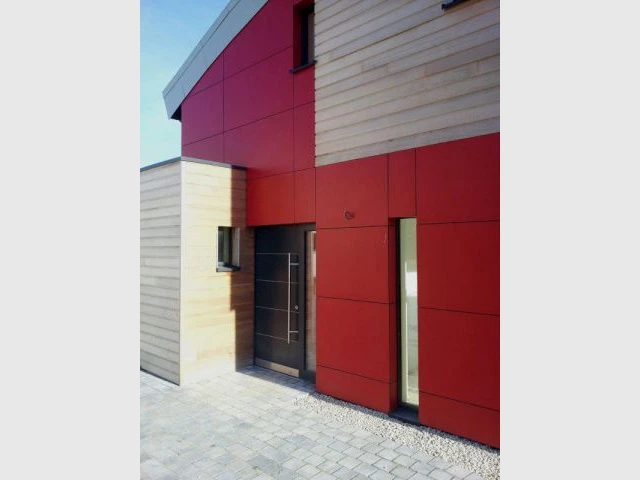

    Contrastes en façade

    Contrastes en façade - Maison passive - Samuel Juzac
    Contrastes en façade - Maison passive - Samuel Juzac © Samuel Juzac Architecte
    Les chambres à l'étage ont des ouvertures plus petites que les pièces du rez-de-chaussée. Ces espaces sont ainsi matérialisés par l'emploi du bois, le même matériau recouvre le garage, offrant un rapport d'aspect que sépare des masses rouges vives, aussi denses que le bois semble léger.
    Contrastes en façade

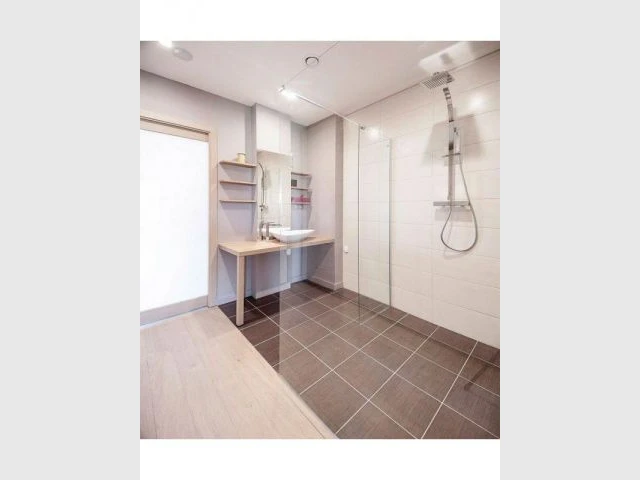

    Salle de bains

    Salle de bains - Maison passive - Samuel Juzac
    Salle de bains - Maison passive - Samuel Juzac © Photo Sébastien Hamelin
    Les meubles ont été dessinés par l'architecte Samuel Juzac, dans le respect de la modernité souhaitée par les propriétaires.
    Salle de bains

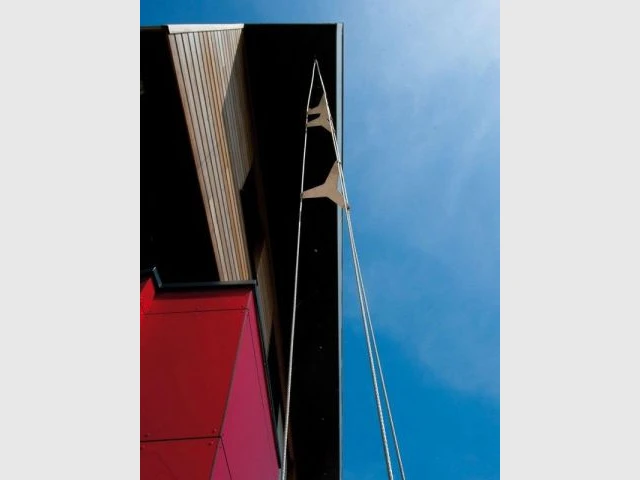

    Gouttières - Une maison passive avec piscine aux formes arrondies

    maison passive - Samuel Juzac
    maison passive - Samuel Juzac © Photo Sébastien Hamelin
    Ici, point de tuyau en inox qui viendrait défigurer l'ensemble. L'architecte a préféré des cables en inox sur lesquels vient glisser l'eau.
    Gouttières - Une maison passive avec piscine aux formes arrondies
