Une maison prêt-à-poser en acier

    Publié le 26 novembre 2010
    Un chantier pilote a vu le jour près de Lyon pour tester, expérimenter et peaufiner un système constructif complet en acier d'un nouveau genre pour le logement collectif. Ici, le bâti acier est associé à d'autres matériaux : plaques de plâtre, laine de roche et isolant. Le tout est assemblé en usine avant une pose sur le terrain. Découvrez ce procédé étape par étape.
    C'est à Diémoz près de Lyon qu'un chantier pilote mettant en scène un système constructif complet alliant une combinaison acier et autres matériaux vient de faire surface.
    Œuvre du géant de l'acier ArcelorMittal, ce nouveau procédé, testé sur un petit immeuble de bureaux dont le groupe avait besoin dans la région, est le fruit d'une conception complexe. "Avant de mettre le produit sur le marché, nous voulions le tester en situation réelle", explique Paul Millot, chef de marché résidentiel chez ArcelorMittal. Ce système baptisé Tecoia mixe l'acier avec d'autres éléments essentiels au bâti : plaques de plâtre, laine de roche et isolant. Au final, sont formés des murs extérieurs, des murs intérieurs, des planchers et des couvertures : "Chaque composant est nouveau et doit s'assembler ensemble", précise Paul Millot. Si les panneaux sont réalisés en usine, la deuxième grande étape réside dans la pose in situ. Ainsi, après la préparation des fondations, place à la fixation des rails sur lesquels viendront se positionner les murs.

    Des astuces pour simplifier la pose

    L'assemblage est alors complété par la mise en place de rails supérieurs afin de monter les murs du premier niveau et le plancher. La construction des étages supérieurs s'effectue selon le même principe. A Diémoz, l'industriel a pu ajuster son système et plus particulièrement certains engins pouvant faciliter la pose in situ. "Nous avons créé des outils spéciaux comme des pinces de levage pour la manutention et la protection des murs", souligne le chef de marché résidentiel chez ArcelorMittal. Enfin, pour la finition, le bâtiment offre plusieurs possibilités : enduit avec un produit dédié à l'acier "et adapté au système", ou encore du bardage bois, des vêtures métalliques, des briques.
    Au final, ce système vise le petit collectif, R+3, et commence déjà à intéresser certains promoteurs. "Des chantiers sont dans les tuyaux. C'est parti !", conclut Paul Millot.
    Une maison prêt-à-poser en acier

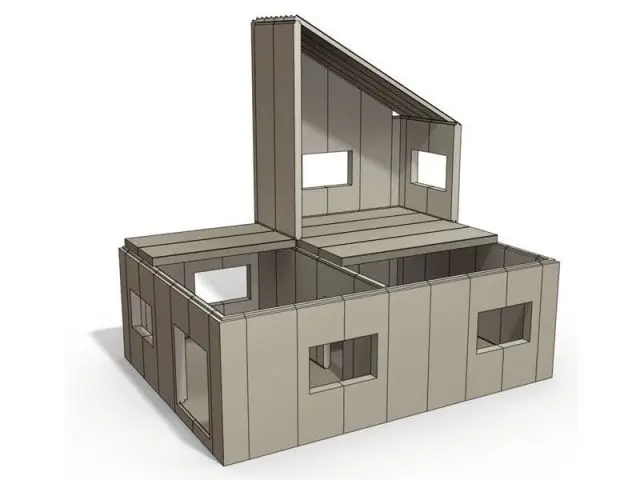

    Tecoia, un système constructif complet en acier

    Tecoia
    Tecoia © DR
    ArcelorMittal a crée un système constructif complet qui propose des murs extérieurs, intérieurs, plancher et couverture. Ce système complet comprend des structures acier avec des plaques de plâtre, de la laine de roche et de l'isolant.
    Tecoia, un système constructif complet en acier

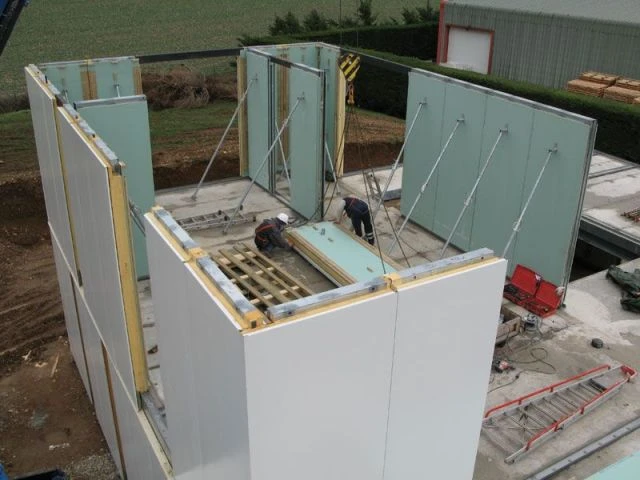

    Première étape : installation des rails et des murs

    Première étape : installation des rails et des murs - ArcelorMittal
    Première étape : installation des rails et des murs - ArcelorMittal © DR
    Pour mettre en œuvre Tecoia, ArcelorMittal a choisi de réaliser un chantier pilote près de Lyon.
    Après les fondations, la première étape du chantier repose sur la pose de rails sur lesquels sont fixés les murs intérieurs et extérieurs.
    Première étape : installation des rails et des murs

    Deuxième et troisième étape

    Deuxième et troisième étape   - ArcelorMittal
    Deuxième et troisième étape - ArcelorMittal © DR
    Après la pose des murs, place à la mise en place des rails supérieurs. Le poseur fixe ensuite les planchers supérieurs sur les murs. le clavetage des planchers verrouille alors le niveau d'étage inférieur.
    La construction des étages supérieurs se fait sur le même principe.
    Deuxième et troisième étape

    Pince de levage

    Pince de levage - ArcelorMittal
    Pince de levage - ArcelorMittal © DR
    Le chantier pilote de Diémoz a permis d'inventer des techniques de pose. Ainsi, des outils de manipulation qui ont été conçus et adaptés à Tecoia dont les pinces de levage pour le murs et le palonnier pour le plancher.
    Pince de levage

    Main d'oeuvre

    Main d'oeuvre - ArcelorMittal
    Main d'oeuvre - ArcelorMittal © DR
    La mise en œuvre de Tecoia nécessite l'intervention de 3 à 4 personnes.
    Main d'oeuvre

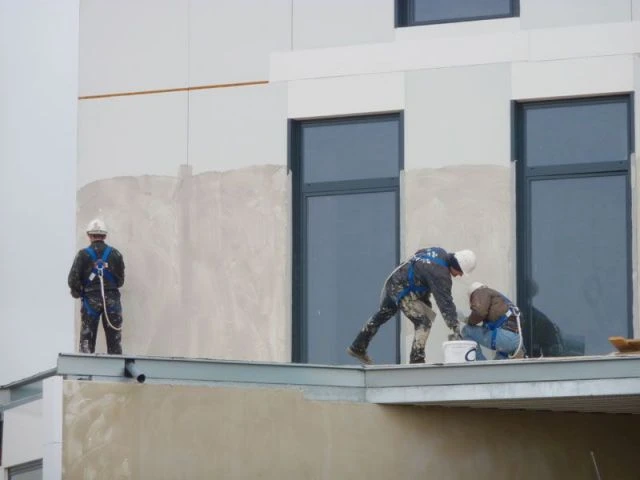

    Finition - Une maison prêt-à-poser en acier

    Finition - ArcelorMittal
    Finition - ArcelorMittal © DR
    Côté finition, plusieurs solutions sont possible. Sur le chantier de Diemoz, un enduit sur acier adapté au système a été mis en place.
    Finition - Une maison prêt-à-poser en acier

    Bardage bois - Une maison prêt-à-poser en acier

    Bardage bois - ArcelorMittal
    Bardage bois - ArcelorMittal © DR
    Outre l'enduit, l'acier peut également être recouvert de bardage bois, une solution testée sur une partie du chantier pilote.
    Bardage bois - Une maison prêt-à-poser en acier

    Un chantier pilote

    Un chantier pilote - ArcelorMittal
    Un chantier pilote - ArcelorMittal © DR
    Le chantier pilote de Diemoz abritera des bureaux à destination de collaborateurs d'ArcelorMittal.
    Un chantier pilote

    Un procédé pour le collectif

    Un procédé pour le collectif - ArcelorMittal
    Un procédé pour le collectif - ArcelorMittal © DR
    Ce chantier pilote a pour objectif de tester un procédé qui est destiné au final au petit collectif.
    Un procédé pour le collectif

    Un exemple pour des futurs projets

    maison
    maison © DR
    Des promoteurs seraient déjà intéressés par ce procédé.
    Un exemple pour des futurs projets
