Architecture basque pour une maison passive

    Publié le 4 octobre 2012 par Rouba Naaman-Beauvais
    Pour une famille du Pays Basque, le constructeur IdeA et l'architecte Ferran Yusta ont conçu une maison passive, très isolée, et sans chauffage fixe. Fraîche en été et chaude en hiver, ses consommations énergétiques sont prometteuses - et elle reste confortable en tout temps. Visite du chantier.
    Sous le soleil du Pays Basque, la maison idéale est chaude en hiver, mais surtout fraîche en été. C'est bien l'avis de ces propriétaires, qui souhaitaient une maison économe en énergie, mais sans faire une croix sur le confort. "Ils rêvaient d'une habitation en connexion avec l'extérieur, confortable, et sans trop de contraintes pour l'habitant" nous explique Didier Rospide, gérant d'IdeA, le constructeur, et de Carbone 64, bureau d'étude thermique, pour ce chantier.
    Autre contrainte : le cahier des charges imposé par le plan local d'urbanisme. "La construction devait être d'architecture basque, avec notamment par exemple des volets battants" nous raconte Didier Rospide. Des éléments qui ne facilitent pas la réalisation d'une maison passive, mais avec lesquels il a fallu composer - alors même que les clients auraient préféré des volants roulants, par exemple.
    La suite de l'article et les photos de la réalisation en pages suivantes.
    Architecture basque pour une maison passive

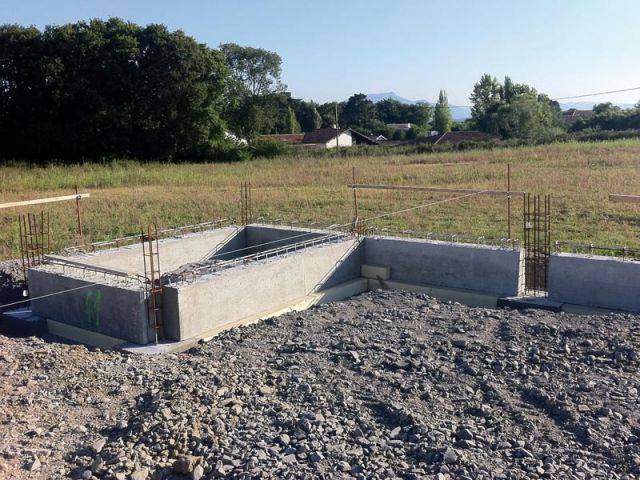

    Une enveloppe isolante

    Une enveloppe isolante - Maison passive Pays Basque
    Une enveloppe isolante - Maison passive Pays Basque © IdeA
    "L'avantage de la construction passive, c'est que l'on peut arriver au même bilan énergétique de plusieurs manières différentes" explique Didier Rospide. Avec l'aide de l'architecte et ingénieur Ferran Yusta, de l'agence CubeIngénieurs, il décide de limiter le chauffage à son strict minimum.
    Pour cela, la maison est isolée par l'extérieur - et même pas le dessous ! Des couches d'isolant sont posées sous les longrines (éléments de structure horizontaux), "de manière à former une enveloppe la plus continue possible". Cette isolation thermique par l'extérieur (ITE), composée de plaque de polystyrène de 20 cm d'épaisseur, se prolonge jusqu'au haut du pignon de la maison. Une ventilation mécanique double flux permet d'assurer l'échange d'air.

    Triple vitrage

    Les constructeurs optent également pour des menuiseries de haute qualité, avec un triple vitrage, installée avec force précautions. Au rez-de-chaussée, une grande baie vitrée orientée vers le sud donne sur une terrasse et un jardin, pour le plus grand bonheur des habitants. A défaut de brise-soleil orientables (interdits par le PLU), un avant-toit apporte de l'ombre l'été, pour ne pas surchauffer la maison.
    La suite de l'article et les photos de la réalisation en pages suivantes.

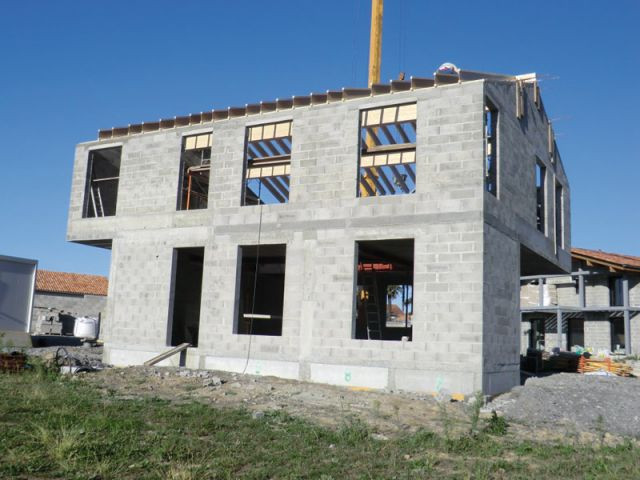

    Une enveloppe isolante

    Un chauffage réduit au minimum

    Un chauffage réduit au minimum - Maison passive Pays Basque
    Un chauffage réduit au minimum - Maison passive Pays Basque © IdeA
    "Nous avons opté pour un triple vitrage plutôt qu'un double, afin de pouvoir limiter le chauffage à un simple complément fourni par la ventilation" nous précise Didier Rospide. Concrètement, il n'y a pas de système de chauffage fixe dans la maison. L'eau chaude sanitaire est fournie par une pompe à chaleur (PAC) intérieure, qui récupère des calories dans l'air ambiant pour réchauffer l'eau d'un ballon. "On récupère les calories résiduelles pour réchauffer l'air des pièces, par le biais de la ventilation" explique Didier Rospide. Un chauffage d'appoint, géré par un "système compact", qui n'est utilisé qu'en cas de baisse importante de la température extérieure.

    Un confort d'été assuré

    La petite famille, installée depuis juillet, a pu d'ores et déjà tester le confort d'été. Au plus chaud du mois d'août, avec 43°C à l'ombre, la température de la maison tourne autour de 25°C. "L'ITE permet de conserver le contact de l'intérieur avec les maçonneries, et crée une bonne inertie qui maintient la fraîcheur" justifie Didier Rospide.

    Des performances très prometteuses

    Si le surcoût du chantier s'élève entre 10 et 15%, les performances attendues sont dignes d'une maison labellisée PassivHaus. Grâce à une étanchéité à l'air de 0,13 vol/h, les constructeurs estiment la consommation électrique de l'eau chaude, de la ventilation et du chauffage à environ 3.300 kWh, soit moins de 400 euros par an. La maison servira de test, pendant une année au moins, pour vérifier ses performances, à l'aide de mesures automatiques et régulières.
    Seule point qui n'a pas encore été "attaqué" par les clients : la consommation de l'électroménager, estimée à 4.000 kWh par an (environ 480 euros). Mais ils se laissent la possibilité, plus tard, d'installer un système qui éteint automatiquement les veilles des appareils.
    En pages suivantes, découvrez les photos du chantier et de la maison.

    Fiche technique :

    Maître d'ouvrage : privé
    Maître d'œuvre : IdeA
    Bureau thermique : Carbone 64
    Surface construite : 210 m² sur deux niveaux
    Prix : 450.000 € aménagement et équipement électroménager compris
    Un chauffage réduit au minimum

    Pose des longrines sur l'isolant

    Pose des longrines sur l'isolant - Maison passive Pays Basque
    Pose des longrines sur l'isolant - Maison passive Pays Basque © IdeA
    Les longrines, éléments de structure horizontaux, sont posées sur des plaques d'isolant, afin d'envelopper presque entièrement la maison.
    Pose des longrines sur l'isolant

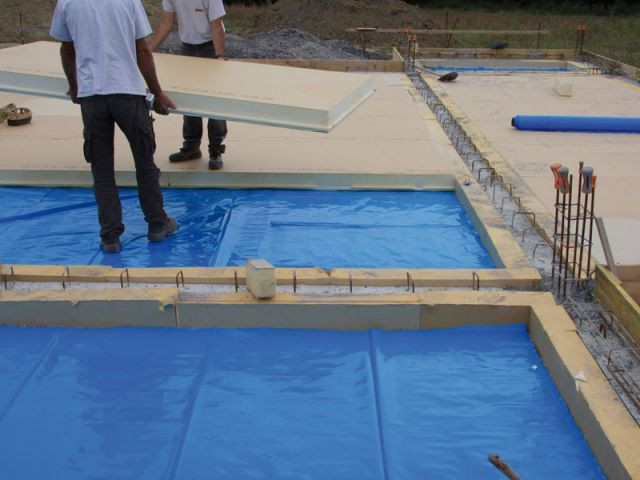

    Pose des plaques d'isolant

    Pose des plaques d'isolant - Maison passive Pays Basque
    Pose des plaques d'isolant - Maison passive Pays Basque © IdeA
    Les plaques d'isolant sont posées sur un film plastique bleu qui protège à la fois des remontées humides et des termites.
    Pose des plaques d'isolant

    Poutres en I

    Poutres en I - Maison passive Pays Basque
    Poutres en I - Maison passive Pays Basque © IdeA
    Au niveau de la toiture, l'isolation est constituée d'ouate de cellulose soufflée entre les poutres en I, dont la tranche est visible ici, et une membrane d'étanchéité à l'air. Ces poutres permettent de limiter les ponts thermiques dans l'isolant.
    Poutres en I

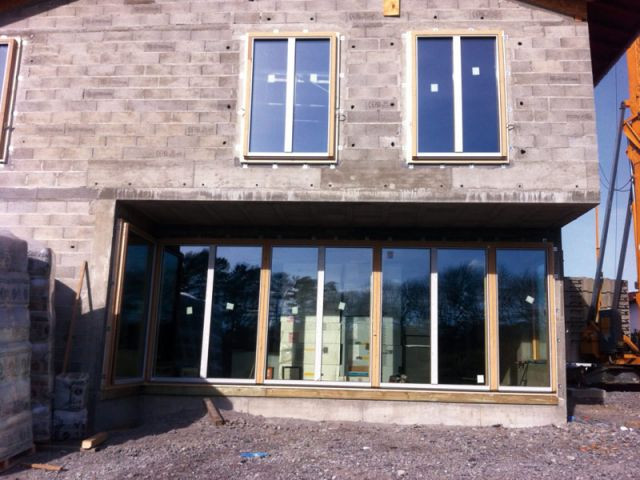

    Menuiseries extérieures - Architecture basque pour une maison passive

    Menuiseries extérieures - Maison passive Pays Basque
    Menuiseries extérieures - Maison passive Pays Basque © IdeA
    Les menuiseries, du triple vitrage, se trouveront au même niveau que le mur une fois l'isolation par l'extérieur posée.
    Menuiseries extérieures - Architecture basque pour une maison passive

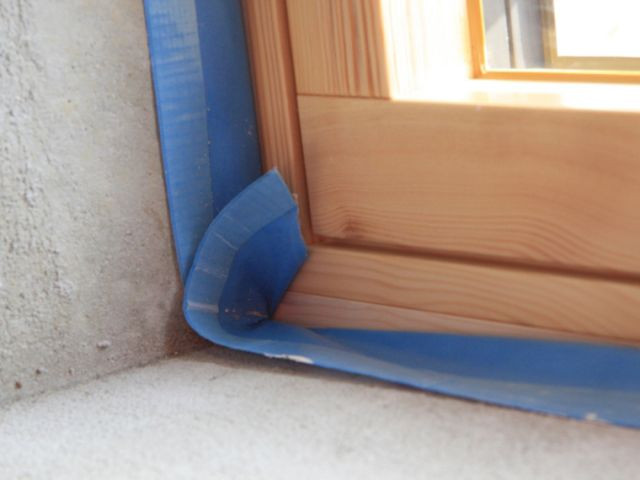

    Etanchéité à l'air

    Etanchéité à l'air - Maison passive Pays Basque
    Etanchéité à l'air - Maison passive Pays Basque © IdeA
    Pour assurer une étanchéité à l'air parfaite, l'isolation au niveau des fenêtres et ouvertures a été soignée (ici, des adhésifs).
    Etanchéité à l'air

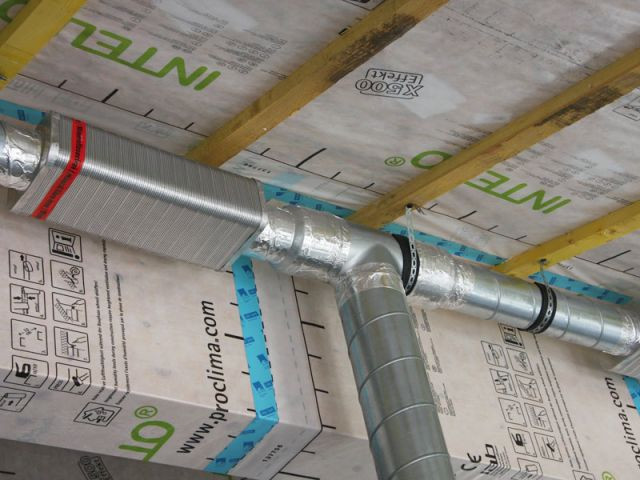

    Ventilation double flux

    Ventilation double flux - Maison passive Pays Basque
    Ventilation double flux - Maison passive Pays Basque © IdeA
    Une ventilation double flux performante a été installée, ainsi que des silencieux, pour éviter le transfert des bruits d'une pièce à l'autre.
    Ventilation double flux

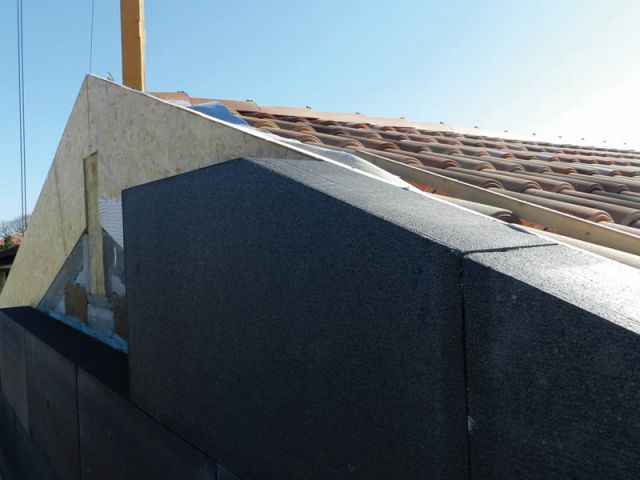

    Isolation par l'extérieur

    Isolation par l'extérieur - Maison passive Pays Basque
    Isolation par l'extérieur - Maison passive Pays Basque © IdeA
    L'isolation a été faite par l'extérieur à l'aide de panneaux de polystyrène de 20 cm d'épaisseur. Ici, au niveau du pignon de la maison.
    Isolation par l'extérieur

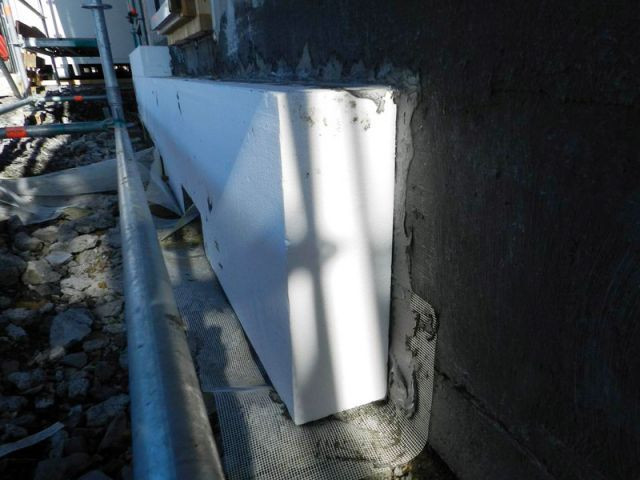

    Isolant en soubassement

    Isolant en soubassement - Maison passive Pays Basque
    Isolant en soubassement - Maison passive Pays Basque © IdeA
    Au niveau du soubassement, c'est un isolant spécifique qui a été posé. Plus dense, il résiste à la poussée du sol.
    Isolant en soubassement

    Système compact - Architecture basque pour une maison passive

    Système compact - Maison passive Pays Basque
    Système compact - Maison passive Pays Basque © IdeA
    Le système compact gère à la fois la ventilation mécanique contrôlée double flux, le chauffage de l'eau sanitaire, et le chauffage d'appoint de la maison par ventilation.
    Système compact - Architecture basque pour une maison passive

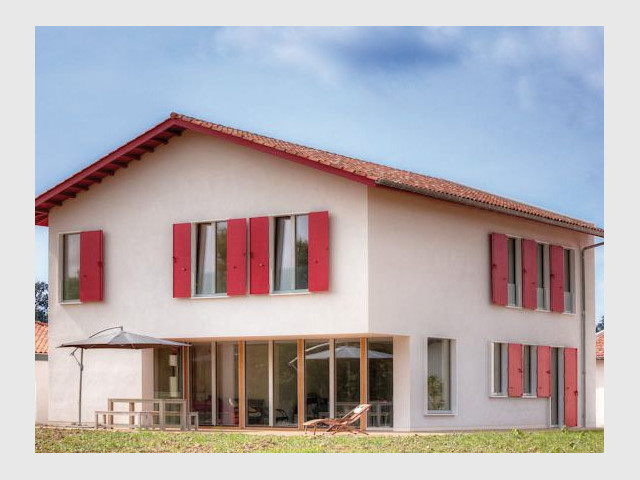

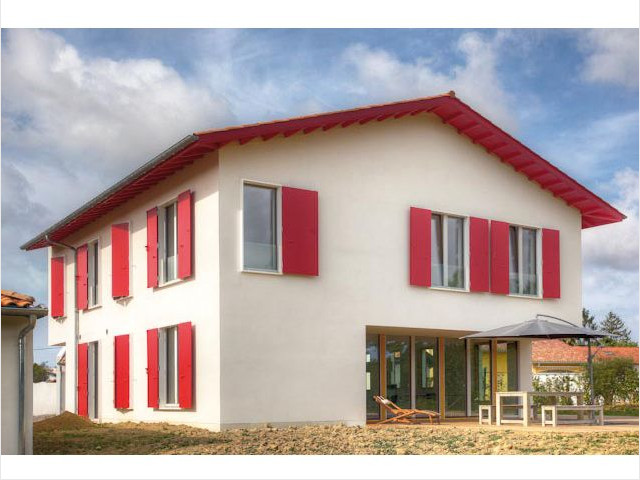

    Façades sud et ouest

    Façades sud et ouest - Maison passive Pays Basque
    Façades sud et ouest - Maison passive Pays Basque © IdeA
    Côté sud, une grande baie vitrée donne sur la terrasse et le jardin. Une maison ouverte sur l'extérieur, comme le souhaitaient les propriétaires.
    Façades sud et ouest

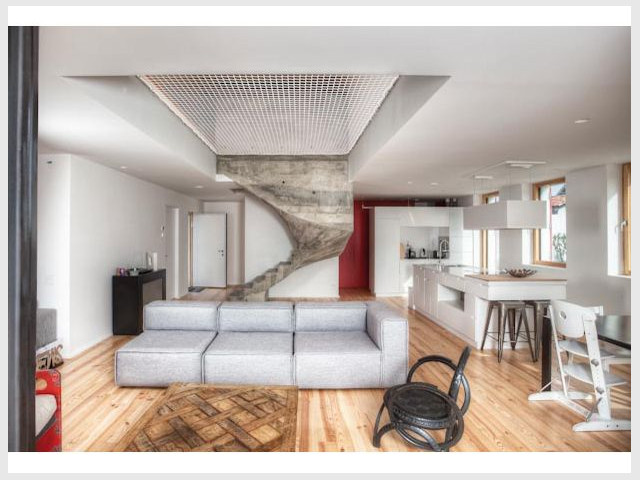

    Vue du salon

    Vue du salon - Maison passive Pays Basque
    Vue du salon - Maison passive Pays Basque © IdeA
    La pièce principale inclut le salon et la cuisine ouverte. Au dessus du séjour, un vide est refermé par un filet solide, le terrain de jeu préféré des enfants !
    Vue du salon

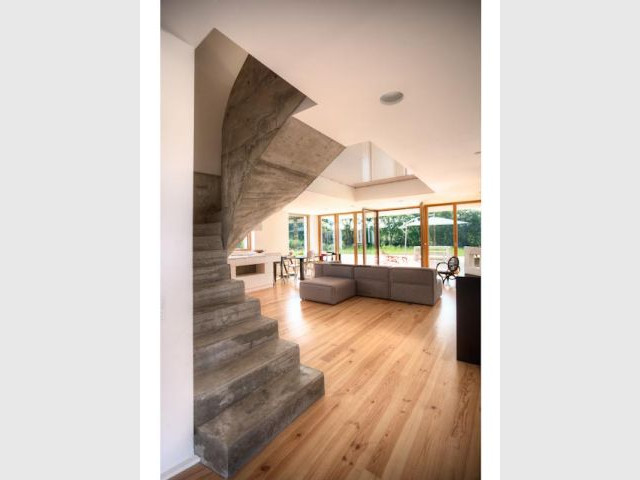

    Vue de l'escalier

    Vue de l'escalier - Maison passive Pays Basque
    Vue de l'escalier - Maison passive Pays Basque © IdeA
    L'escalier en béton majestueux a été laissé brut.
    Vue de l'escalier
