Quand le mur devient source de chaleur...

Par G.N.
,
le 23 mai 2013
Le mur chauffant avec tubes de cuivre continue de gagner des adeptes en France. Arrivée d'Allemagne, cette solution emprunte la technologie des planchers chauffants basse température. Elle a été choisie par les propriétaires d'une maison de Pierrepont (Meurthe-et-Moselle) pour les différents avantages qu'elle procure. Explications avec Nicolas Gabriel, qui a procédé à la mise en place du système.
Encore peu répandu en France, le chauffage mural est plus utilisé de l'autre côté du Rhin. C'est là que les propriétaires d'une maison de Pierrepont ont été chercher cette solution, bien adaptée aux chantiers d'amélioration énergétique. "Nous sommes devenus propriétaires d'une maison de maître voilà deux ans", explique Nicolas Gabriel, "et nous souhaitions installer un chauffage sans dégrader l'intérieur. Nous ne voulions pas de technologie à convection et nous cherchions les avantages du rayonnant". Ils se tournent alors vers le système de tempérage, qui emprunte sa technologie et ses performances au plancher chauffant basse température. La technique consiste à faire courir des tubes de cuivre dans les murs extérieurs. "Nous sommes rentré en contact directement avec un bureau d'études en Allemagne, après nous être longuement renseignés sur Internet", raconte le propriétaire, électromécanicien de formation, qui se qualifie de "bricoleur éclairé".

Les tubes cuivre les plus indiqués

Après les calculs de dimensionnement réalisés par le bureau d'études, le chantier débute au mois de septembre 2012. Trois mois seront nécessaires pour mettre en place le système de chauffage et le réseau de tubes au premier étage de la maison. "Une société de chauffagistes traditionnels est intervenue pour la partie située entre la chaufferie et le collecteur, ainsi que pour la mise en route. De notre côté, nous avons nous-mêmes réalisé l'installation des tubes dans les saignées", poursuit Nicolas Gabriel. La société Duritherm, PME opérant en Lorraine, n'avait en effet aucune expérience préalable sur des installations de chauffage par les murs. Mais la technique reste finalement très proche des planchers chauffants.
Les tubes de cuivre revêtu à parois minces, particuliers, ont été développés par une société allemande : "Il s'agissait du matériau le plus approprié, validé par le bureau d'études. Il présente des qualités antibactériennes et antifongiques. Ainsi que des qualités de fiabilité et de facilité de mise en œuvre reconnues depuis des siècles !", explique le propriétaire.
Imperméable à l'oxygène, le cuivre assure l'étanchéité du système de circulation d'eau chaude, et ses propriétés évitent le développement de micro-organismes susceptibles de boucher les tuyaux. Un mur chauffant ne nécessite donc aucune opération d'entretien particulière de type rinçage, inhibition de corrosion, barrière anti-oxygène ou traitement de l'eau.

Confort et économie ?

Une fois mis en place, le système augmente la température des murs et chauffe les pièces par rayonnement, ce qui élimine certains inconforts de zones froides ou d'écarts importants de température, tout en assainissant l'air intérieur. Le fort rayonnement annulerait les phénomènes de convection et stopperait le déplacement des poussières et particules. "Le chauffage par les murs élimine les problèmes liés à l'humidité comme le développement de moisissures, mérule, vers à bois...", ajoute Nicolas Gabriel.
Reste la question du coût de l'installation : le propriétaire estime que l'installation lui reviendra à 35.000 € en tout, dont 29.000 € pour la seule chauffagerie, un impressionnant système de 24 kW doté d'un ballon tampon de 1.000 litres et de quatre panneaux solaires, pour chauffer une maison de 250 m² sur deux niveaux. "Le prix d'une solution avec des radiateurs classiques aurait été sensiblement équivalente. Mais nous n'aurions pas eu les avantages du rayonnant", conclut le propriétaire qui table sur une économie sur sa facture d'environ 10 % sur les consommations.
Découvrez en pages suivantes les images de l'installation et des principales étapes du chantier.
Quand le mur devient source de chaleur...

Maison de maître

Chauffage mural cuivre
Chauffage mural cuivre © ECI

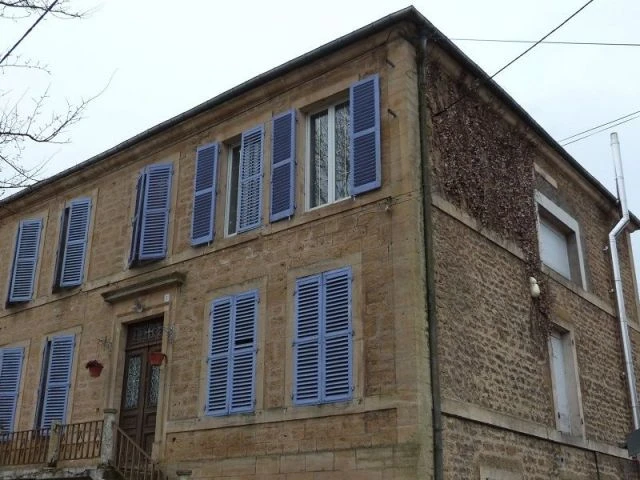

La maison s'étend sur 250 m² en deux niveaux. On distingue le tube inox extérieur de la nouvelle chaufferie.
Maison de maître

Chaufferie - Quand le mur devient source de chaleur...

chauffage mural cuivre
chauffage mural cuivre © ECI

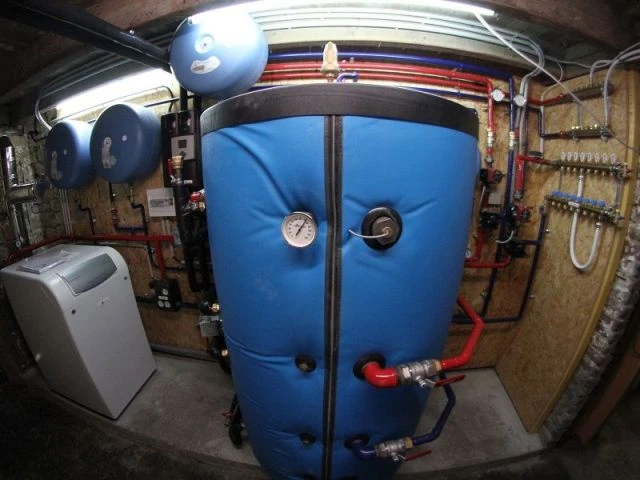

L'impressionnante chaufferie de 24 kW.
Chaufferie - Quand le mur devient source de chaleur...

Tubes de cuivre

Tubes de cuivre - Chauffage mural cuivre
Tubes de cuivre - Chauffage mural cuivre © ECI

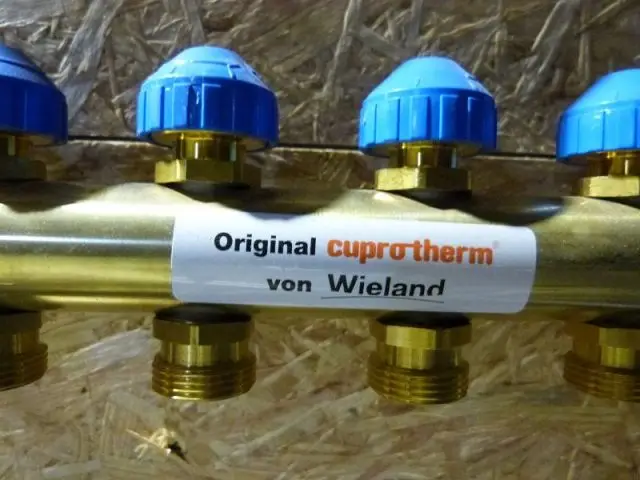

Les tubes en cuivre sont des Cuprotherm de chez Wieland, des tubes allégés facilement usinables.
Tubes de cuivre

Installation - Quand le mur devient source de chaleur...

Installation - Chauffage mural cuivre
Installation - Chauffage mural cuivre © ECI

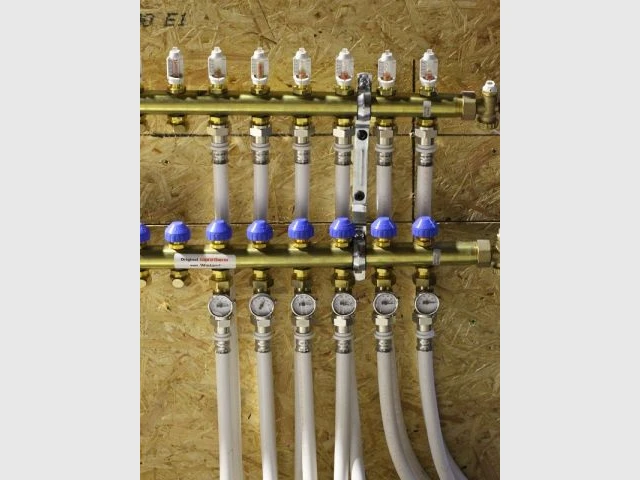

La répartition des différents tubes chauffants selon les pièces de destination.
Installation - Quand le mur devient source de chaleur...

Saignées - Quand le mur devient source de chaleur...

Saignées - Chauffage mural cuivre
Saignées - Chauffage mural cuivre © ECI

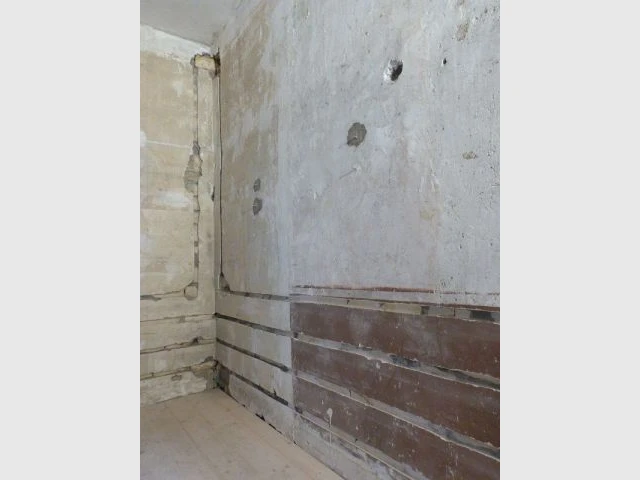

Le propriétaire a procédé lui-même aux saignées dans les murs afin de faire passer les tuyaux de chauffage.
Saignées - Quand le mur devient source de chaleur...

Mise en place

Mise en place - Chauffage mural cuivre
Mise en place - Chauffage mural cuivre © ECI

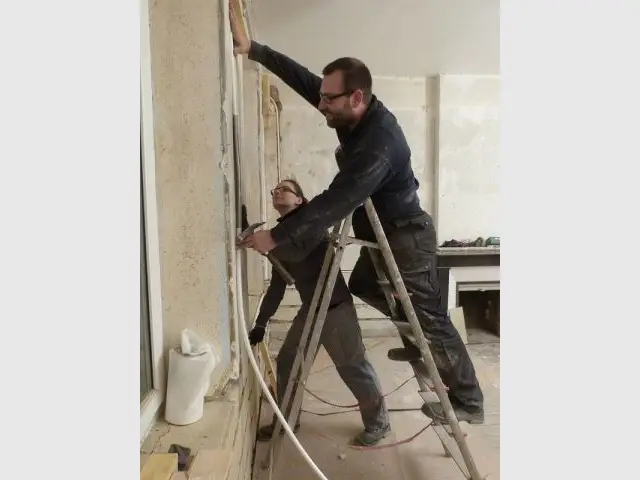

L'installation des tubes gainés qui encadrent les ouvertures.
Mise en place

Tubes - Quand le mur devient source de chaleur...

Tubes - Chauffage mural cuivre
Tubes - Chauffage mural cuivre © ECI

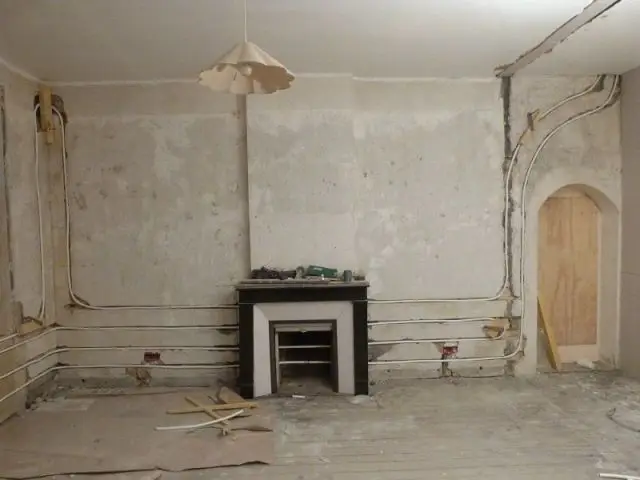

Les tubes une fois en place.
Tubes - Quand le mur devient source de chaleur...

Réseau - Quand le mur devient source de chaleur...

Réseau - Chauffage mural cuivre
Réseau - Chauffage mural cuivre © ECI
Les tuyaux installés remontent à l'étage supérieur où se trouve le tableau de répartition.
Réseau - Quand le mur devient source de chaleur...

Thermographie - Quand le mur devient source de chaleur...

Thermographie - chauffage mural cuivre
Thermographie - chauffage mural cuivre © ECI

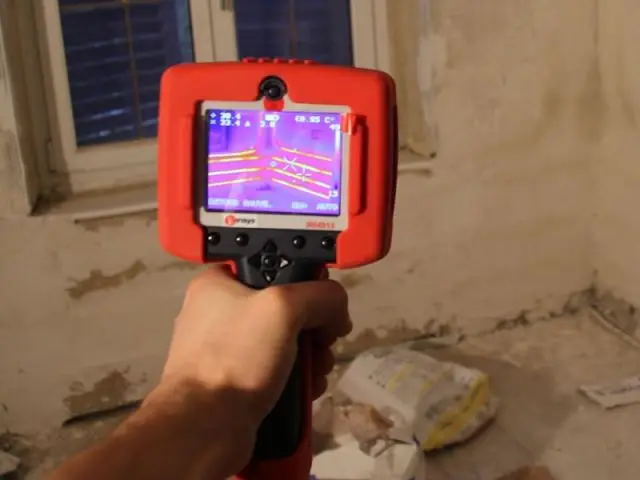

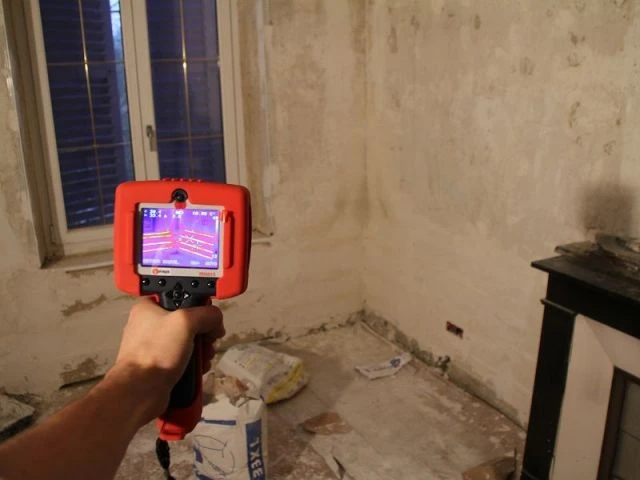

Vérification par thermographie de l'efficacité de la circulation d'eau chaude dans les murs, une fois les tubes recouverts d'enduit ou de plâtre.
