Installer une prise de terre

    Publié le 1 juin 2012
    Installer une prise de terre

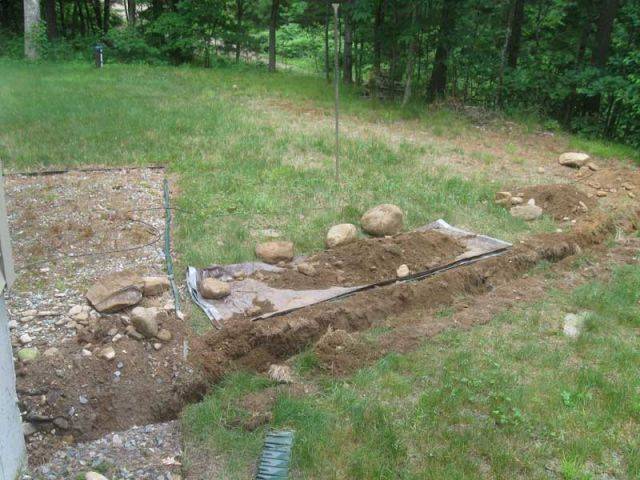

    Installer une prise de terre © Vanrijn
    Toute installation électrique doit contenir une prise de terre. Elle permet d'écouler les fuites de courant et évite à l'utilisateur les risques d'électrocution. Si votre habitation n'en a pas encore, voici la marche à suivre pour en installer une.
    Des travaux délicats
    L'efficacité d'une prise de terre dépend de la qualité de l'installation et du terrain sur lequel elle est posée. Si l'un des composants est mal réalisé, ou si le sol de votre terrain n'est pas assez conducteur, la mise à la terre peut se révéler inefficace. Il est donc prudent de faire vérifier vos travaux par un spécialiste.

    Préparer l'installation

    Creuser une tranchée d'un mètre de profondeur entre la maison et l'endroit où doit être installée la prise de terre. A l'extrémité extérieure de la tranchée, planter le piquet de terre à environ deux mètres de profondeur. Laisser dépasser le piquet de quelques centimètres hors du sol avant de l'enfermer dans une boîte de ciment avec couvercle et de le soutenir avec une bride de serrage. Cette partie de l'installation doit être protégée de la corrosion par une couche de mastic.
    Pour relier la prise de terre à l'installation électrique de l'habitation, installer une barrette de coupure sur le mur, à environ 30 cm du sol, au-dessus de la tranchée.
    La boîte de ciment et la barrette de coupure doivent être toujours accessibles et visitables.

    Relier les éléments du dispositif

    Pour relier la prise de terre à la barrette de coupure, utiliser un conducteur de terre en cuivre isolé de 16 mm de section (ou de 25 mm en cuivre nu) passé dans une gaine TPC enterrée dans la tranchée.
    Relier ensuite la barrette de coupure au tableau de répartition de l'habitation avec un conducteur principal de protection dont la section dépend de la section du conducteur de phase (entre 6 mm et 16 mm)

    Le truc du pro :

    Brancher le dispositif au tableau de répartition en dernier, en prenant soin d'avoir coupé le disjoncteur, pour travailler en toute sécurité.
    Fiche technique :
    Niveaude difficulté : moyen
    Matériel nécessaire :
    - Pelle
    - Perceuse
    - Tournevis d'électricien
    - Pince coupante
    - Pince à dénuder

    Budget à prévoir :

    - conducteur de terre: environ 4 € le mètre
    - barrette de coupure : de 7 à 18 €
    - piquet de terre : de 7 à 12 €
    - conducteur principal de protection: environ 2 € le mètre
    Temps passé : 1 journée
