Heliodome, un espace sculpté par le soleil

    Publié le 16 juillet 2014
    Le concept Heliodome est un volume architectural fixe, défini par la trajectoire du soleil dans son cycle annuel. Sa grande façade vitrée, à la fois inclinée et courbe, laisse entrer un maximum de rayons en hiver tout en s'en préservant en été. Explications.
    "Vivre au rythme du temps et des saisons", tel est le crédo d'Eric Wasser, designer et meilleur ouvrier de France en ébénisterie 1982, qui a conçu le principe Heliodome. Son ambition était de construire un bâtiment en accord avec la course du soleil pour un bon résultat bioclimatique, sans pour autant abandonner l'exigence esthétique. Le volume architectural, fixe, a donc été "sculpté" par la trajectoire de l'astre du jour, dans son cycle annuel et journalier, à l'image d'un cadran solaire géant.
    L'hiver, Heliodome capte un maximum d'énergie solaire en laissant entrer les rayons par la vaste baie vitrée. De quoi assurer un chauffage gratuit et sans contrainte énergétique ni émission de CO2. En été, la façade inclinée préserve l'intérieur de ces mêmes rayons et assure un rafraîchissement naturel. La face nord de la structure, un toit incliné, est définie par la trajectoire du soleil au solstice d'hiver, tandis que la façade vitrée, au sud, épouse la trajectoire du solstice d'été. Bien évidemment, la forme globale s'adapte à la latitude : plus l'implantation sera septentrionale, plus le volume sera allongé, et plus l'implantation sera méridionale, plus il sera redressé.

    Un concept déclinable de 20 à... 600 m²

    La conception globale optimise donc par son orientation tridimensionnelle les apports solaires, l'éclairage naturel, le niveau d'isolation, l'inertie thermique mais également la compacité et la mitoyenneté. "Nouvelle voie à la recherche d'une plus haute performance énergétique, et réponse concrète aux principes et objectifs du développement durable, l'Heliodome est une architecture ultime, modulable pour des attentes multiples", précise son concepteur. Meilleur ébéniste de France, c'est naturellement en bois et verre qu'il a imaginé la construction solaire, y ajoutant du béton pour assurer l'inertie thermique et l'ancrage de la charpente. L'isolation est assurée par de la laine de bois à l'intérieur, et du liège pour l'extérieur, et par des vitrages doubles ou triples. "Le concept s'adapte pour la rénovation, la transformation ou les projets d'agrandissement, ainsi que pour les locaux industriels", estime Eric Wasser qui envisage la commercialisation en kit ou la livraison clef en main de différents modèles, dont certains adaptés à la réalisation de petits bâtiments additionnels (gîtes, bungalow, studio dans le jardin). La modulation de la hauteur de la structure revient à faire varier la surface au sol et le nombre de niveaux. Ainsi, il est possible de bénéficier de 40 m² de surface habitable avec une hauteur de 6 mètres, de 160 m² (10 mètres) voire de 600 m² (15 mètres).
    Découvrez les dessous d'Heliodome en images dans les pages suivantes.
    Heliodome, un espace sculpté par le soleil

    Un prototype et deux maisons

    Un prototype et deux maisons - Heliodome
    Un prototype et deux maisons - Heliodome © Heliodome

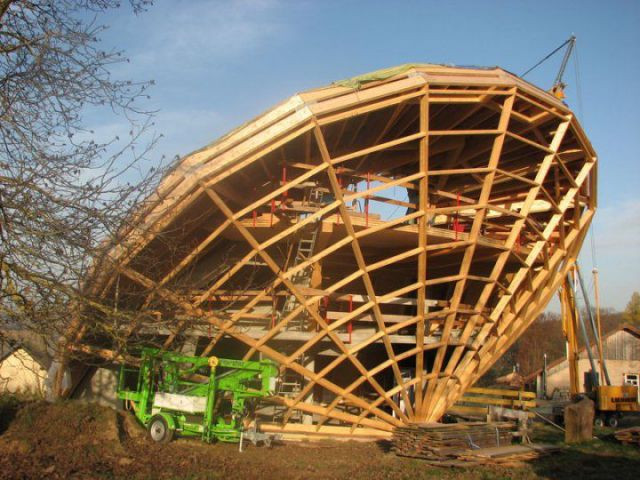

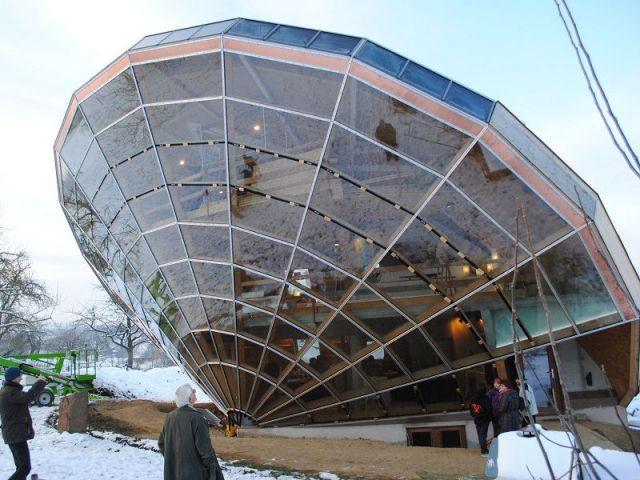

    Dix années de recherche auront été nécessaires, couronnées par l'obtention d'un brevet en 2003 et la réalisation d'un premier prototype, entre 2006 et 2008, à Cosswiller (Alsace). Ce dernier a été doté d'équipements complémentaires afin d'en améliorer le confort : panneaux solaires thermiques pour la production d'eau chaude sanitaire et l'apport d'un complément d'inertie, système de ventilation pour le renouvellement d'air, système de récupération des eaux de pluie et adjonction d'un puits canadien, afin de renforcer le caractère bioclimatique. Un client suisse manifeste alors son intérêt pour le concept Heliodome et demande à faire construire une version munie d'une toiture végétalisée à Erschmatt (Valais). Le chantier, nécessitant des travaux de terrassement, a débuté à l'automne 2012 pour s'achever un an plus tard.
    Un troisième Heliodome est actuellement en chantier "et de nombreux projets sont en préparation notamment dans la transformation et l'agrandissement de bâtiments d'habitation ou professionnels existants. Design Eric Wasser développe la catégorie des Helio 20 à 35 dans le domaine du loisir, du tourisme", explique la société.
    Un prototype et deux maisons

    Fiche technique : - Heliodome, un espace sculpté par le soleil

    Fiche technique : - Heliodome
    Fiche technique : - Heliodome © Heliodome
    Concepteur : Design Eric Wasser (Cosswiller, Bas-Rhin)
    Structure : béton (fondation) et bois (charpente)
    Isolation : laine de bois, liège
    Vitrage : double ou triple
    Surface : de 40 à 600 m² selon la hauteur souhaitée
    Partenaires : Thomas Steuerwald Ingenieurbüro (BET structures et charpentes), Espace Cube (architecte), Galeos (BET conseil énergétique), Holderbach (travaux de charpentes et menuiseries), Energy Concept (installation solaire thermique), Unelvent (ventilation)
    Fiche technique : - Heliodome, un espace sculpté par le soleil

    En Suisse - Heliodome, un espace sculpté par le soleil

    En Suisse - Heliodome
    En Suisse - Heliodome © S. Tanner - Wikimedia

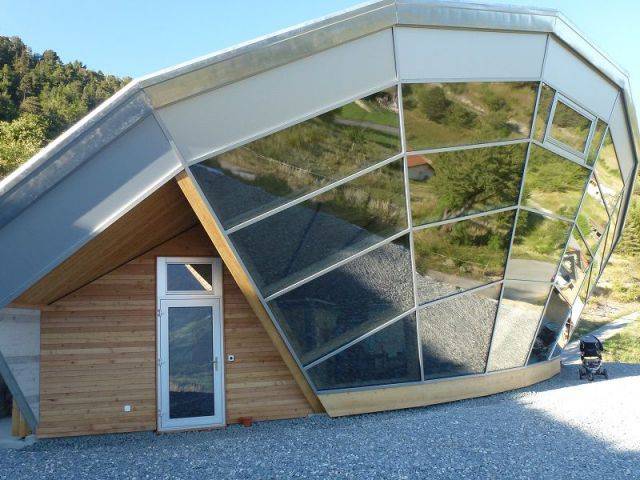

    La première maison Heliodome, construite en Suisse. Elle présente une surface moindre par rapport au prototype Alsacien (qui lui sert de local d'activité).
    En Suisse - Heliodome, un espace sculpté par le soleil

    Toiture végétalisée - Heliodome, un espace sculpté par le soleil

    Toiture végétalisée - Heliodome
    Toiture végétalisée - Heliodome © S. Tanner - Wikimedia

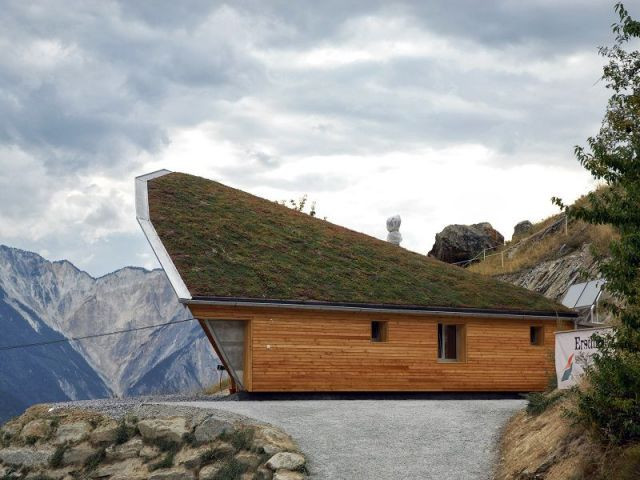

    La maison suisse, installée à 1.250 mètres d'altitude face à la Dent Blanche, a bénéficié d'une étude d'intégration particulière. Elle dispose notamment d'une toiture végétalisée.
    Toiture végétalisée - Heliodome, un espace sculpté par le soleil

    Façades - Heliodome, un espace sculpté par le soleil

    Façades - Heliodome
    Façades - Heliodome © Heliodome

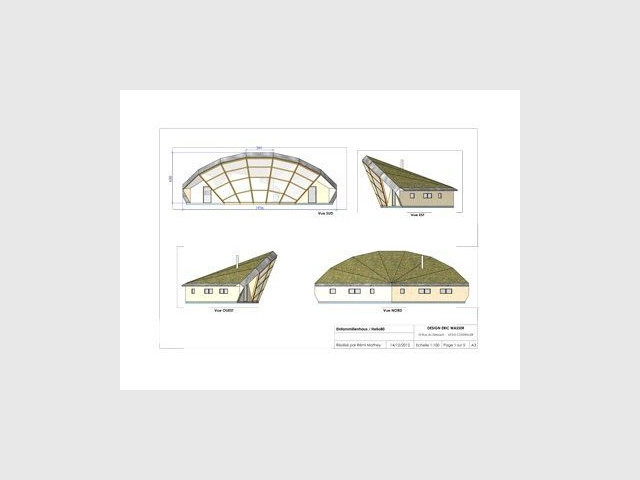

    Quatre vues de la maison d'Erschmatt, avec sa façade sud, totalement vitrée et sa façade nord, qui se résume à un coin. La hauteur de la construction détermine le nombre de niveaux à l'intérieur et donc, la surface habitable.
    Façades - Heliodome, un espace sculpté par le soleil

    Schéma de principe

    Schéma de principe - Heliodome
    Schéma de principe - Heliodome © Heliodome

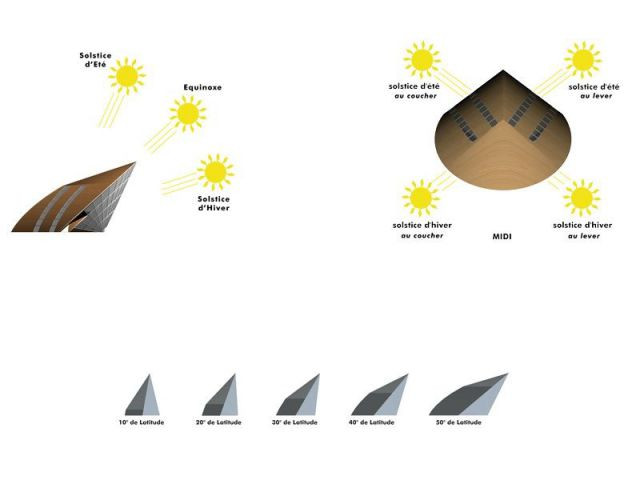

    La conception bioclimatique expliquée en trois schémas. La trajectoire du soleil dans le ciel sur le site d'implantation, détermine la forme de la maison. En hiver, puisqu'il est bas sur l'horizon, ses rayons pénètrent à l'intérieur grâce à la grande baie vitrée. En été, puisque l'étoile est beaucoup plus haute dans le ciel, ses rayons sont stoppés par la toiture.
    Schéma de principe

    Vitrages - Heliodome, un espace sculpté par le soleil

    Vitrages - Heliodome
    Vitrages - Heliodome © Heliodome

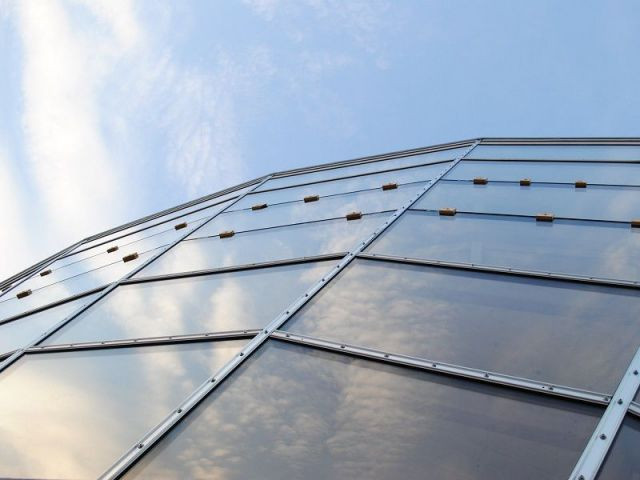

    Etant donné l'importante surface vitrée au sud, l'isolation de la maison repose également sur l'adoption de doubles ou triples vitrages.
    Vitrages - Heliodome, un espace sculpté par le soleil

    De nuit - Heliodome, un espace sculpté par le soleil

    De nuit - Heliodome
    De nuit - Heliodome © Heliodome

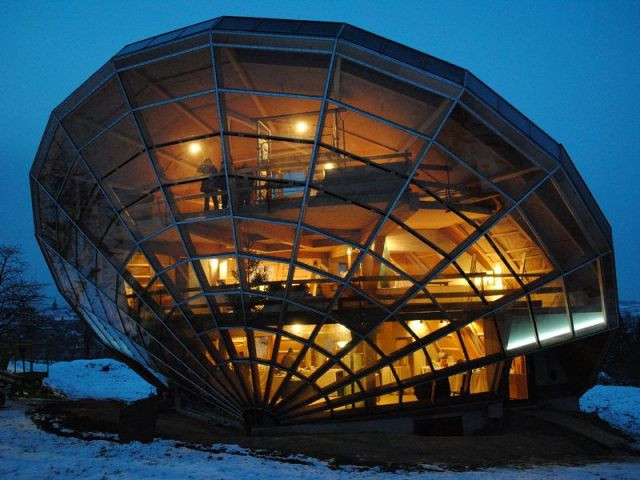

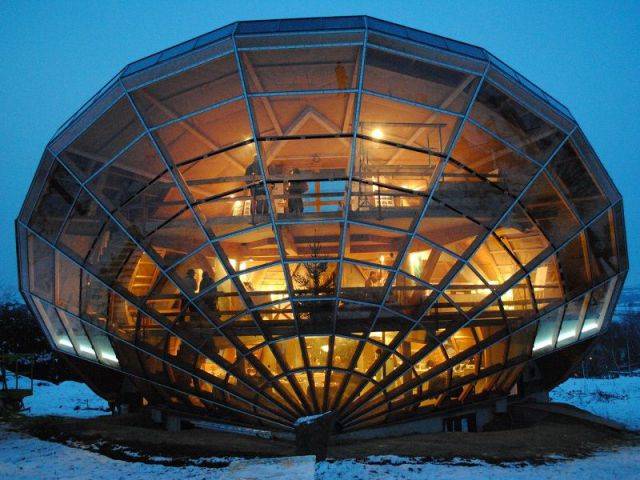

    De nuit, l'Heliodome alsacienne prend des allures de coquillage géant illuminé par des perles.
    De nuit - Heliodome, un espace sculpté par le soleil
