Avant/Après : améliorer le confort thermique d'une maison grâce à un système d'isolation expérimental

    Publié le 28 avril 2015 par Amélie Pierquin
    Isoler une maison par l'extérieur en combinant deux techniques de pose de panneaux de verre, c'est le pari de l'agence Duval SA pour améliorer le confort thermique de ce pavillon défraîchi. Découvrez le chantier en images.
    Les propriétaires d'une maison mal isolée ont fait appel à l'Agence Duval SA afin d'améliorer le confort thermique de leur habitation et de réaliser un ravalement de façade.
    L'entreprise a opté pour une isolation par l'extérieur (ITE) peu conventionnelle, utilisant deux techniques aux mises en œuvre différentes. Cette rénovation expérimentale de façade par enduit et pierre collée a pour ambition d'apporter à la maison une isolation la plus efficace possible.
    Découvrez le chantier de cette rénovation thermique dans les pages suivantes.
    Avant/Après : améliorer le confort thermique d'une maison grâce à un système d'isolation expérimental

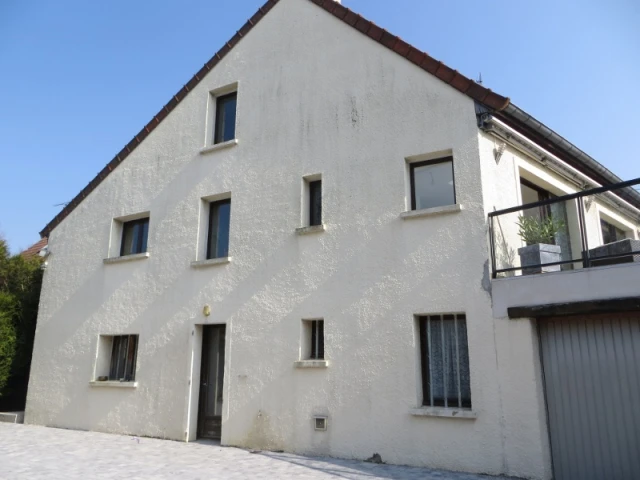

    Avant : une maison individuelle terne et mal isolée

    Avant : une maison individuelle terne et mal isolée - Système d'isolation par l'extérieur
    Avant : une maison individuelle terne et mal isolée - Système d'isolation par l'extérieur © Foamglas
    Au départ, la demande des propriétaires de cette maison était claire : lui donner un peu de cachet, mais surtout en améliorer le confort thermique grâce à une isolation par l'extérieur.
    "Nos clients savaient déjà qu'ils voulaient avoir recours à une ITE. Après en avoir discuté avec eux, nous avons opté ensemble pour un système collé", nous raconte Jérôme Morcant.
    Avant : une maison individuelle terne et mal isolée

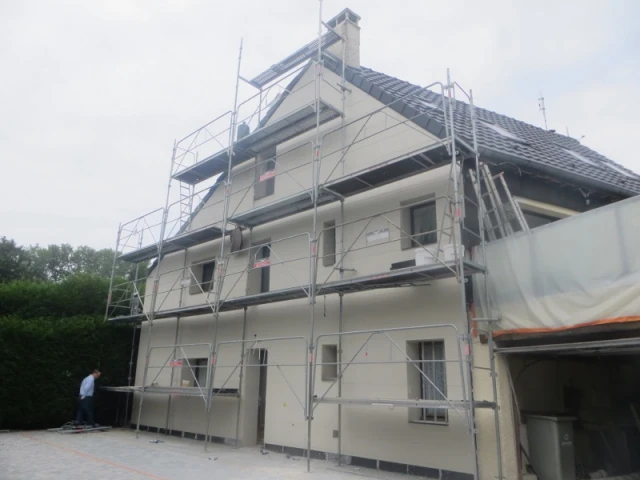

    Une technique d'isolation thermique par l'extérieur en deux temps

    Une technique d'isolation thermique par l'extérieur en deux temps - Système d'isolation par l'extérieur
    Une technique d'isolation thermique par l'extérieur en deux temps - Système d'isolation par l'extérieur © Foamglas
    Le système utilisé est en réalité une combinaison de deux techniques complémentaires : l'installation de panneaux STO Reno Plan en billes de verre, armés d'un tramage en fibres, combinés à des plaques de verre cellulaire Foamglas.
    "Ces deux techniques d'isolation sont indépendantes et n'ont pas les mêmes mises en œuvre. Mais pour cette maison, nous avons choisi de les associer afin d'obtenir une isolation la plus efficace possible", précise le gérant-associé de l'agence Duval.
    Une technique d'isolation thermique par l'extérieur en deux temps

    Un système collé directement sur le revêtement existant

    Un système collé directement sur le revêtement existant  - Système d'isolation par l'extérieur
    Un système collé directement sur le revêtement existant - Système d'isolation par l'extérieur © Foamglas
    La première étape, l'installation des panneaux de verre cellulaires de Foamglas, ne nécessite pas de grands travaux. Ils se collent directement sur le revêtement existant de la bâtisse à isoler.
    "Cette étape a constitué la seule difficulté du chantier. La maison était recouverte d'un béton projeté qui n'était pas lisse, il a donc fallu aplanir la surface pour que les panneaux adhèrent sans difficulté", nous révèle le maître d'œuvre.
    Puis les panneaux STO sont collés sur les panneaux isolants Foamglas.
    Un système collé directement sur le revêtement existant

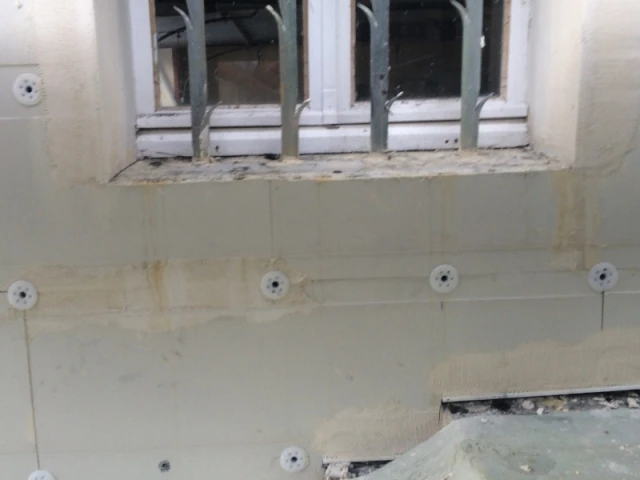

    Des fixations mécaniques étanches

    Des fixations mécaniques étanches - Système d'isolation par l'extérieur
    Des fixations mécaniques étanches - Système d'isolation par l'extérieur © Foamglas
    En plus de la colle, des fixations mécaniques permettent d'assurer une installation durable et étanche des panneaux.
    La première couche de panneaux est perforée pour pouvoir y intégrer des rondelles afin de joindre durablement les deux épaisseurs grâce à des chevilles.
    Des fixations mécaniques étanches

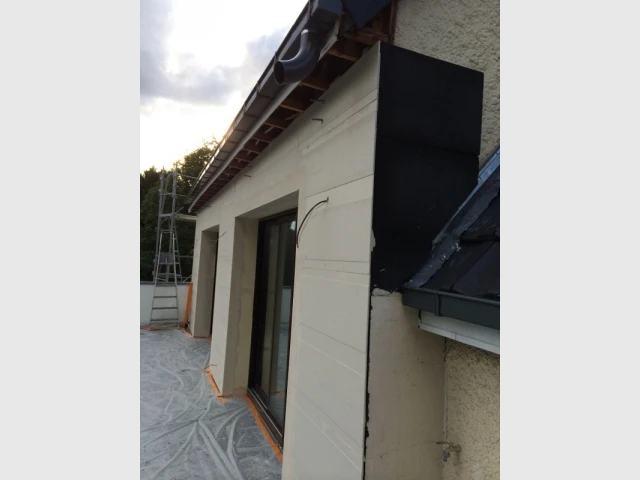

    Des panneaux hydrofuges et non-combustibles

    Des panneaux hydrofuges et non-combustibles - Système d'isolation par l'extérieur
    Des panneaux hydrofuges et non-combustibles - Système d'isolation par l'extérieur © Foamglas
    L'une des raisons pour laquelle l'agence Duval a opté pour cette mise en œuvre est le caractère étanche des deux types de panneaux.
    "Il n'y a aucune migration d'eau ou d'air derrière les complexes. La colle ne peut donc pas se dégrader ce qui assure une durée de vie élevée à ce système d'isolation", s'enthousiasme Jérôme Morcant.
    Des panneaux hydrofuges et non-combustibles

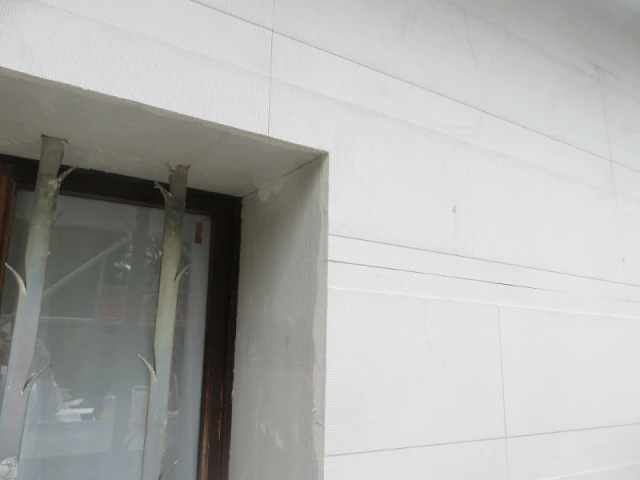

    Des panneaux qui se découpent aisément pour s'adapter aux ouvertures de la maison

    Des panneaux qui se découpent aisément pour s'adapter aux ouvertures de la maison - Système d'isolation par l'extérieur
    Des panneaux qui se découpent aisément pour s'adapter aux ouvertures de la maison - Système d'isolation par l'extérieur © Foamglas
    Autre avantage ayant retenu l'attention du maître d'œuvre : l'adaptabilité des panneaux de verre aux contraintes de la bâtisse. Les panneaux de verre se découpent aisément et s'ajustent autour des multiples ouvertures de la façade.
    Des panneaux qui se découpent aisément pour s'adapter aux ouvertures de la maison

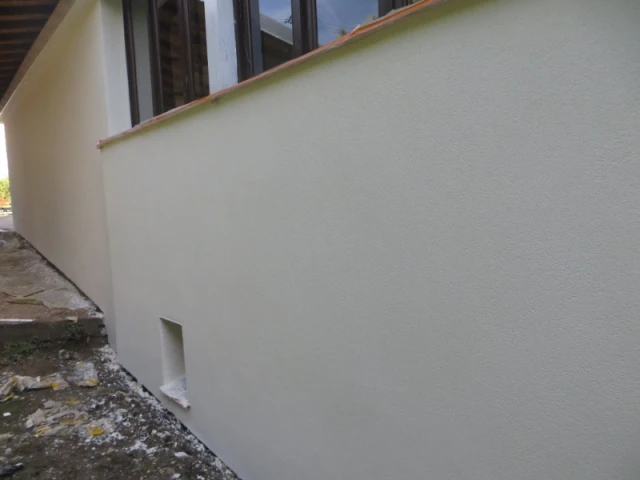

    Une finition lisse grâce à un enduit mince

    Une finition lisse grâce à un enduit mince - Système d'isolation par l'extérieur
    Une finition lisse grâce à un enduit mince - Système d'isolation par l'extérieur © Foamglas
    Pour finir, après la mise en œuvre des panneaux, un enduit mince avec armature a été appliqué sur l'intégralité des murs.
    Une finition lisse grâce à un enduit mince

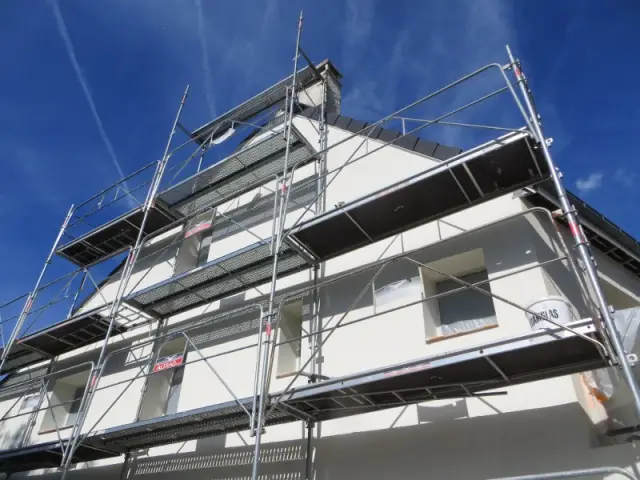

    Une bande de parement en pierre pour habiller la façade

    Une bande de parement en pierre pour habiller la façade - Système d'isolation par l'extérieur
    Une bande de parement en pierre pour habiller la façade - Système d'isolation par l'extérieur © Foamglas
    "La façade de cette maison était très large et monotone. Les fenêtres sans volets n'apportaient aucun cachet", nous confie le maître d'œuvre.
    Afin d'habiller ce pignon, l'entreprise Duval l'a orné d'une bande de parement en pierre d'un brun clair qui tranche avec le reste du mur.
    Une bande de parement en pierre pour habiller la façade

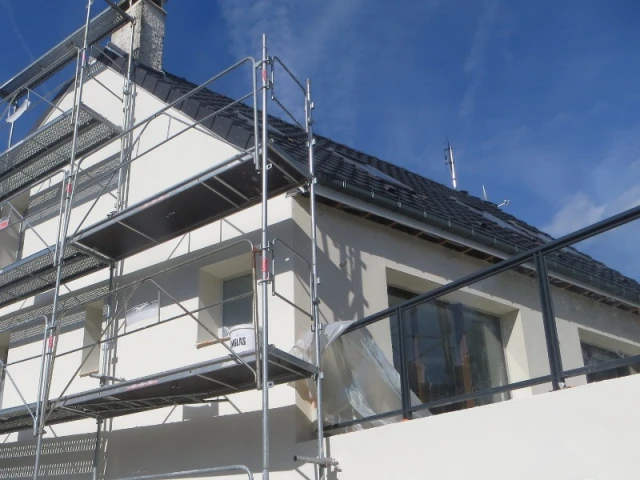

    Une toiture entièrement rénovée

    Une toiture entièrement rénovée - Système d'isolation par l'extérieur
    Une toiture entièrement rénovée - Système d'isolation par l'extérieur © Foamglas
    Des travaux de rénovation de la toiture ont également été réalisés sur cette maison.
    "Les combles étaient entièrement aménagés, nous avons donc installé des panneaux de laine de verre en deux couches pour les isoler un maximum, ainsi qu'un contre-lattage. Pour finir, de nouvelles tuiles ont été posées sur l'ensemble de la toiture", relate Jérôme Morcant.
    Une toiture entièrement rénovée

    Fiche technique de la réalisation

    Fiche technique de la réalisation - Système d'isolation par l'extérieur
    Fiche technique de la réalisation - Système d'isolation par l'extérieur © Foamglas
    Programme : Isolation par l'extérieur et rafraîchissement d'une maison individuelle, et rénovation de la toiture
    Maître d'œuvre : Duval SA (Yerres, 91)
    Réalisation des travaux : entreprise CGEB (91)
    Maître d'ouvrage : privé
    Cahier des charges ITE Foamglas et l'Avis Technique STO Réno
    Panneaux utilisés : FOAMGLAS T4+ épaisseur 11 cm 60 x 45 cm et plaques STO Réno Plan 8 mm 120 x 80 cm
    Localité : Seine-et-Marne
    Durée totale de la rénovation : environ 3 mois
    Coût total de rénovation : 180 € / m2
    www.expert-batiment-paris.fr
